ASTRO-PHYSICS

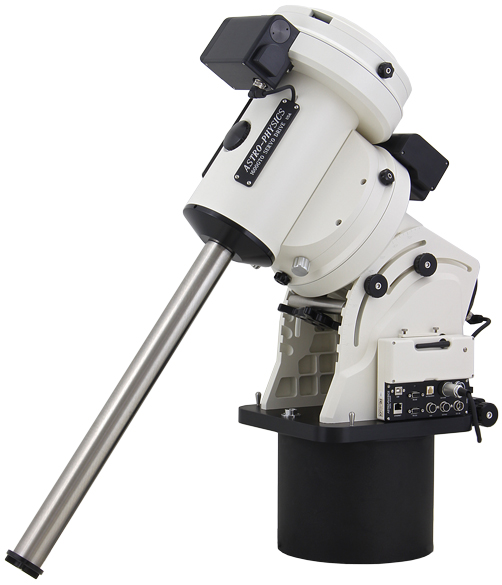

Monture équatoriale 1600GTO
avec boîtier de contrôle GTOCP4
avec encodeurs absolus optionnels
avec logiciel APCC
Cette nouvelle monture équatoriale développée par la marque Astro-Physics représente le point culminant de plus de 30 ans de développement et de fabrication de montures équatoriales.
Il en résulte la monture équatoriale la plus aboutie, robuste et précise de sa catégorie.
Déjà très précise, elle peut recevoir en option des encodeurs d'axe permettant un suivi virtuellement sans erreur!
Cette monture transpose les innovations majeures de la 3600GTO sur la monture 1200GTO tout en augmentant la capacité de charge de cette dernière qu'elle remplace.
Caractéristiques générales:
. Imagerie après le méridien (jusqu'à 6 heures complètes!), la monture conserve toutes ses capacités de suivi même l' axe de déclinaison complètement retourné sous la monture.
La structure mécanique des axes garantit une capacité de charge et une rigidité très importantes avec des dimensions réduites.
. Conception modulaire.
. Passage des câbles à travers le corps de la monture.
. Transportable (démontage en deux parties sans outils et poids des éléments modéré).
. Utilisable de 0 à 78 degrés de latitude grâce à une embase spécialement étudiée.
. Contrôle par la raquette ou par logiciel.
. Compatible ASCOM via le pilote Astro-Physics spécifique.
. Alimentation sur batterie 12V. Pas de contrainte d'alimentation sur le terrain!
. Qualité Astro-Physics: fiabilité, durabilité et support technique assurés.
. Idéale pour les lunettes jusqu'à 250mm, les Cassegrain, Ritchey-Chretien ou CDK jusqu'à 500mm.
. Viseur polaire.
. Nouveau système d'ajustement automatique de la pression des vis sans fin sur les couronnes dentées.
Encodeurs d'axe optionnels:
. Suivi sans erreur.
. Position absolue lisible par logiciel.
. Positions de park et limites de sécurité de positionnement paramétrables et ultra-précises.
Les encodeurs absolus garantissent le summum de la précision de suivi!!!
Contrôle par ordinateur:
Logiciels fournis:
. Pilote Astro-Physics V2 ASCOM (mise à jour ultérieure via Internet).
. PemPro.
. PulseGuide.
Logiciels compatibles non fournis:
. Astro-Physics Command Center (APCC).
. ACP de DC DC3 Dreams.
. CCD AutoPilot.
. Starry Night Pro.
. Equinox Pro.
. The Sky et TPoint.
. et tout logiciel compatible ASCOM...
Spécifications techniques:
. Construction: aluminium massif usiné, acier inoxydable, laiton, visserie et rondelles tout inox.
. Assemblage et finition: toutes les pièces sont méticuleusement inspectées, terminées et assemblées à la main.
-------
. Diamètre des roues dentées: 262mm, 225 dents, aluminium.
. Diamètre des vis sans fin: 31mm, laiton.
. Diamètre des axes: 95mm.
. Diamètre des roulements d'axe: 145mm.
-------
. Erreur périodique native: inférieure à 5" pic à pic ( +/- 2.5" ).
-------
. Diamètre de la barre de contrepoids: 48mm, identique aux 900GTO, 1100GTO et 1200GTO, longueur 47cm, acier inox, démontable, extension de 22.8cm disponible sur option.
-------
. Amplitude d'utilisation en latitude: 0 à 78°.
. Ajustement en azimut: 13 degrés (+/- 6.5 degrés ).
-------
. Motorisation: servomoteurs suisses Maxon à fort couple.
. Vitesses de déplacement: de 0.25x à 1200x la vitesse sidérale (soit 5 degrés par seconde).
. Consommation électrique: < 0.5A en suivi, 1.5A en pointage.
. Alimentation électrique: 12V courant continu, 5A (fonctionne entre 11.5V et 16V).
-------
. Poids de la monture: 52.5 kg.
Axe d'ascension droite: 26.6 kg.
Axe de déclinaison: 19.5 kg.
Platine de déclinaison: 1.1 kg.
Barre de contrepoids: 6.4 kg.
-------
. Capacité de charge: 100 kg, selon la longueur du tube optique et la disposition des accessoires.
Il en résulte la monture équatoriale la plus aboutie, robuste et précise de sa catégorie.
Déjà très précise, elle peut recevoir en option des encodeurs d'axe permettant un suivi virtuellement sans erreur!
Cette monture transpose les innovations majeures de la 3600GTO sur la monture 1200GTO tout en augmentant la capacité de charge de cette dernière qu'elle remplace.
Caractéristiques générales:
. Imagerie après le méridien (jusqu'à 6 heures complètes!), la monture conserve toutes ses capacités de suivi même l' axe de déclinaison complètement retourné sous la monture.
La structure mécanique des axes garantit une capacité de charge et une rigidité très importantes avec des dimensions réduites.
. Conception modulaire.
. Passage des câbles à travers le corps de la monture.
. Transportable (démontage en deux parties sans outils et poids des éléments modéré).
. Utilisable de 0 à 78 degrés de latitude grâce à une embase spécialement étudiée.
. Contrôle par la raquette ou par logiciel.
. Compatible ASCOM via le pilote Astro-Physics spécifique.
. Alimentation sur batterie 12V. Pas de contrainte d'alimentation sur le terrain!
. Qualité Astro-Physics: fiabilité, durabilité et support technique assurés.
. Idéale pour les lunettes jusqu'à 250mm, les Cassegrain, Ritchey-Chretien ou CDK jusqu'à 500mm.
. Viseur polaire.
. Nouveau système d'ajustement automatique de la pression des vis sans fin sur les couronnes dentées.
Encodeurs d'axe optionnels:
. Suivi sans erreur.
. Position absolue lisible par logiciel.
. Positions de park et limites de sécurité de positionnement paramétrables et ultra-précises.
Les encodeurs absolus garantissent le summum de la précision de suivi!!!
Contrôle par ordinateur:
Logiciels fournis:
. Pilote Astro-Physics V2 ASCOM (mise à jour ultérieure via Internet).
. PemPro.
. PulseGuide.
Logiciels compatibles non fournis:
. Astro-Physics Command Center (APCC).
. ACP de DC DC3 Dreams.
. CCD AutoPilot.
. Starry Night Pro.
. Equinox Pro.
. The Sky et TPoint.
. et tout logiciel compatible ASCOM...
Spécifications techniques:
. Construction: aluminium massif usiné, acier inoxydable, laiton, visserie et rondelles tout inox.
. Assemblage et finition: toutes les pièces sont méticuleusement inspectées, terminées et assemblées à la main.
-------
. Diamètre des roues dentées: 262mm, 225 dents, aluminium.
. Diamètre des vis sans fin: 31mm, laiton.
. Diamètre des axes: 95mm.
. Diamètre des roulements d'axe: 145mm.
-------
. Erreur périodique native: inférieure à 5" pic à pic ( +/- 2.5" ).
-------
. Diamètre de la barre de contrepoids: 48mm, identique aux 900GTO, 1100GTO et 1200GTO, longueur 47cm, acier inox, démontable, extension de 22.8cm disponible sur option.
-------
. Amplitude d'utilisation en latitude: 0 à 78°.
. Ajustement en azimut: 13 degrés (+/- 6.5 degrés ).
-------
. Motorisation: servomoteurs suisses Maxon à fort couple.
. Vitesses de déplacement: de 0.25x à 1200x la vitesse sidérale (soit 5 degrés par seconde).
. Consommation électrique: < 0.5A en suivi, 1.5A en pointage.
. Alimentation électrique: 12V courant continu, 5A (fonctionne entre 11.5V et 16V).
-------
. Poids de la monture: 52.5 kg.
Axe d'ascension droite: 26.6 kg.
Axe de déclinaison: 19.5 kg.
Platine de déclinaison: 1.1 kg.
Barre de contrepoids: 6.4 kg.
-------
. Capacité de charge: 100 kg, selon la longueur du tube optique et la disposition des accessoires.

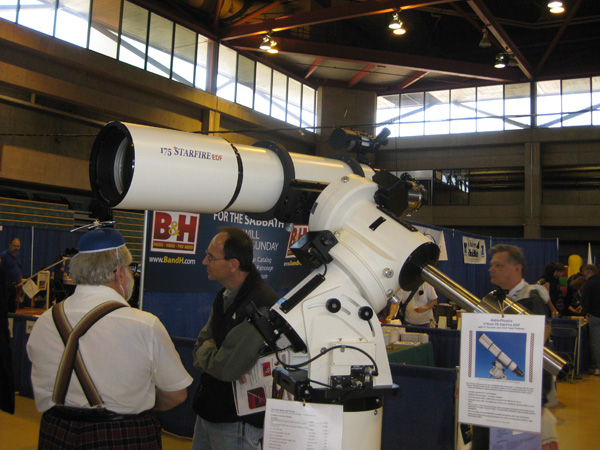

La monture 1600 GTO portant la lunette 175 StarFire EDF au salon NEAF 2012
Polyvalence et avantages:
Transportable facilement par une personne seule, l'élément le plus lourd pesant 12kg, assemblage sans outils par grosses molettes ergonomiques.
La monture est très compacte au regarde de sa capacité de charge, très rigide, éléments essentiels en imagerie.
Alimentation 12V sur batterie.
La monture peut être alimentée sur une batterie 12V sur le terrain.
A poste fixe, un minimum de 13.8V, 5amp reste conseillé, en n'hésitant pas à augmenter le voltage si la charge instrumentale augmente ou si les températures baissent.
Embrayages à friction variable.
Ils permettent une manipulation, même sans alimentation. Le débrayage permet un équilibrage facilité, ils peuvent être serrés jusqu'au blocage de l'axe.
Utilisation après le méridien.
La monture peut continuer à suivre un objet jusqu'à 6h après le méridien (en pratique elle peut faire un tour complet si l'instrument le permet), sans interaction avec d'autres éléments de la monture, et sans perdre ses capacités de suivi et de guidage. la conception de l'axe permet quelle que soit sa position de conserver un contact optimal du couple vis sans fin et roue dentée, et une parfaite rigidité de l'axe. Cette caractéristique est commune à toutes les montures de la gamme Astro-Physics.
Cet avantage est capital lors de séances d'imagerie longue pose, cela retardant largement le moment du retournement au méridien, limitant les pertes de temps, et économisant les temps de pose.
Mise en station facile.
Les outils contenus dans la raquette optionnelle ou via logiciel externe permettent une mise en station facile pour l'utilisation visuelle, y compris même en plein jour!
Le viseur polaire optionnel RAPAS permet un positionnement précis, et rapide, selon la méthode visuelle traditionnelle.
Précision de fabrication.
Renommée pour sa qualité de fabrication, la marque Astro-Physics garantit la monture 1600GTO pour une précision de suivi de +/- 2.5 " pic à pic, avant l'application du système de correction d'erreur périodique permanent PEM. La courbe est extrêmement douce et les variations au sein de celle ci très lentes, garantissant une sinusoïde très lente et dépourvue de sous périodes handicapantes.
Chaque monture est testée sur un banc spécial avant envoi, et l'erreur périodique programmée dans l'électronique.
Contrôleur GTO CP4.
Il permet le contrôle de la monture, par raquette (optionnelle), ou via tout logiciel compatible ASCOM, via les ports présents. Pour plus d'informations, n'hésitez pas à consulter notre page dédiée.
Accessoires disponibles.
Astro-Physics propose une large gamme d'accessoires, que ce soit pour le montage sur un trépied, une colonne, ou le montage de votre instrument, quel que soit son type: platine fixes par boulonnage, platines coulissantes dans les formats les plus populaires pour un équilibrage facilité par translation, extensions de barres de contrepoids...tout est personnalisable!
Transportable facilement par une personne seule, l'élément le plus lourd pesant 12kg, assemblage sans outils par grosses molettes ergonomiques.
La monture est très compacte au regarde de sa capacité de charge, très rigide, éléments essentiels en imagerie.
Alimentation 12V sur batterie.
La monture peut être alimentée sur une batterie 12V sur le terrain.
A poste fixe, un minimum de 13.8V, 5amp reste conseillé, en n'hésitant pas à augmenter le voltage si la charge instrumentale augmente ou si les températures baissent.
Embrayages à friction variable.
Ils permettent une manipulation, même sans alimentation. Le débrayage permet un équilibrage facilité, ils peuvent être serrés jusqu'au blocage de l'axe.
Utilisation après le méridien.
La monture peut continuer à suivre un objet jusqu'à 6h après le méridien (en pratique elle peut faire un tour complet si l'instrument le permet), sans interaction avec d'autres éléments de la monture, et sans perdre ses capacités de suivi et de guidage. la conception de l'axe permet quelle que soit sa position de conserver un contact optimal du couple vis sans fin et roue dentée, et une parfaite rigidité de l'axe. Cette caractéristique est commune à toutes les montures de la gamme Astro-Physics.
Cet avantage est capital lors de séances d'imagerie longue pose, cela retardant largement le moment du retournement au méridien, limitant les pertes de temps, et économisant les temps de pose.
Mise en station facile.
Les outils contenus dans la raquette optionnelle ou via logiciel externe permettent une mise en station facile pour l'utilisation visuelle, y compris même en plein jour!
Le viseur polaire optionnel RAPAS permet un positionnement précis, et rapide, selon la méthode visuelle traditionnelle.
Précision de fabrication.
Renommée pour sa qualité de fabrication, la marque Astro-Physics garantit la monture 1600GTO pour une précision de suivi de +/- 2.5 " pic à pic, avant l'application du système de correction d'erreur périodique permanent PEM. La courbe est extrêmement douce et les variations au sein de celle ci très lentes, garantissant une sinusoïde très lente et dépourvue de sous périodes handicapantes.
Chaque monture est testée sur un banc spécial avant envoi, et l'erreur périodique programmée dans l'électronique.
Contrôleur GTO CP4.
Il permet le contrôle de la monture, par raquette (optionnelle), ou via tout logiciel compatible ASCOM, via les ports présents. Pour plus d'informations, n'hésitez pas à consulter notre page dédiée.
Accessoires disponibles.
Astro-Physics propose une large gamme d'accessoires, que ce soit pour le montage sur un trépied, une colonne, ou le montage de votre instrument, quel que soit son type: platine fixes par boulonnage, platines coulissantes dans les formats les plus populaires pour un équilibrage facilité par translation, extensions de barres de contrepoids...tout est personnalisable!
Les nouveaux blocs moteurs permettent un débrayage immédiat pour l'équilibrage fin.
