Porte oculaires, crémaillères, tubes allonges, et extensions
Accessoires relatifs aux crémaillères Astro-Physics 2.7" (69mm)
Modification Feathertouch Micro pour crémaillères Astro-Physics 2.7" (27FTMU)
Crémaillère Astro-Physics 2.7" standard (27FOC3E)
Cette crémaillère est un accessoire finement réalisé possédant plusieurs caractéristiques uniques.
Si vous possédez déjà l'ancien modèle de crémaillère 2.7", vous serez probablement intéressés par
ce modèle sans graisse. C'est aussi un accessoire de premier choix pour les personnes fabriquant
leurs propres instruments.
Les éléments sont usinés à un haut degré de précision, assurant ainsi l'absence de jeux entre le
tube allonge et son corps. Plus d'une douzaine de baffles sont intégrés dans le tube et sont peints
en noir mat pour conserver le meilleur contraste possible en éliminant les réflexions parasites. Le
diamètre interne du tube est de 2.7" (69mm) permettant de couvrir un support moyen format avec
un minimum de vignettage. Le système à crémaillère permet une focalisation douce et sans jeu.
Les molettes ont été dessinées pour fournir une bonne préhension. Les vis de serrage sont
surdimensionnées dans le même but.
Tous les serrages font appel à un système de serrage annulaire, permettant un maintien sûr et sans
risque de marquer les accessoires utilisés.
Spécifications:
. Tube de focalisation sans graisse.
. Tous les composants sont en aluminium de haute qualité, le corps est anodisé noir.
. Serrages 2" et 1.25" annulaires.
. Adaptateur 2.7"/2" en aluminium, anodisé noir, vissant dans le tube, serrage annulaire à triple
point. Vendu également seul sous la référence ADA2003 plus bas.
. Adaptateur 2"/1.25" en aluminium anodisé noir, serrage annulaire, fileté pour les accessoires
48mm. Vendu aussi séparément sous la référence ADA125.
. Diamètre interne 2.7" (69mm).
. Course avec l'adaptateur 2" 112mm.
. Course avec le télécompresseur 127mm.
. Longueur rétractée avec adaptateur 2" 127mm.
. Longueur rétractée avec adaptateur 1.25" 135mm.
. Poids avec adaptateurs 2" et 1.25" en place 2.4kg.
Installation:
Cette crémaillère se visse simplement dans l'adaptateur du tube optique, orientez la dans la
position désirée, puis verrouillez la position avec la petite vis pointeau.
Crémaillère Astro-Physics 2.7" avec système Feathertouch (27FOC3E-FT)
Installation:
Cette crémaillère se visse simplement dans l'adaptateur du tube optique, orientez la dans la
position désirée, puis verrouillez la position avec la petite vis pointeau.
Crémaillère Astro-Physics 2.7" pour Traveler avec système Feathertouch (27FOC3E-FT)
Accessoires relatifs aux crémaillères géantes Astro-Physics 4" (101mm)
Modification Feathertouch Micro pour crémaillères Astro-Physics 4" (4FTMU)
Focalisez précisément et facilement vos images avec la démulitplication Feathertouch Micro.
Astro-Physics s'est associé avec Starlight Instruments pour produire ce pignon à deux vitesses
offrant un ratio 9:1. La molette principale permet de dégrossir classiquement la mise au point, et la
molette fine réalise la mise au point de manière extrêmement fine. C'est l'outil idéal tant en visuel à
fort grossissement qu'en imagerie planétaire à longue focale ou en CCD. Vous apprécierez le
mouvement très fluide et la finition remarquable de cet accessoire. Il peut être monté dans
l'orientation de votre choix, pour les gauchers ou droitiers.
Nous recommandons l'usage de cet accessoire pour les utilisateurs visuels ou pour les imageurs
effectuant une focalisation manuelle, le bénéfice de la démultiplication étant perdu avec une
motorisation.
Cette modification est disponible pour les modèles livrés après octobre 2001. Pour vérifier la
compatibilité, référez vous à la page suivante.
Crémaillère Astro-Physics géante 4" ( 4FOC3E)
Pourquoi opter pour cette crémaillère?
. Equipez des instruments déjà pourvus de l'ancienne version de cette crémaillère. Ceci inclut les
lunettes StarFire 155EDF, 180EDF, et 206EDF. Cela concerne également certains instruments
fabriqués par d'autres marques mais utilisant le même modèle de crémaillère (à condition qu'elle
n' ait été modifiée en aucune manière). Pour l'installer, retirez simplement les vis maintenant la
crémaillère en place. Installez le nouveau modèle et remettez les vis, c'est tout!
. Equipez les lunettes StarFire 155EDFS équipées initialement de la crémaillère 2.7". Optez pour ce
choix si vous pensez acquérir l'aplanisseur de champ grand modèle 4" pour 155EDF référence
S155EDFF, ou si vous voulez simplement utiliser une crémaillère plus massive. Pour l'installer,
vous devez retirer la précédente crémaillère ainsi que l'adaptateur sur lequel elle est vissée. La
crémaillère 4" a la même longueur que ces deux éléments. Installez la crémaillère, remettez les vis
en place, c'est tout. La collimation ne sera pas affectée.
. Concepteurs d'instruments. Cette crémaillère est un accessoire de premier choix pour les
personnes fabriquant leurs propres instruments. Tenez compte du poids de cet accessoire lors du
calcul de la position du centre de gravité de votre instrument.
La version standard 4FOC3E est équipée des molettes classiques usinées et surdimensionnées. Si
vous préférez l'option Feathertouch Micro 9:1, optez pour le modèle 4FOC3E-FT présenté plus bas.
Spécifications:
. Tube sans graisse.
. Diamètre interne 4.3" (110mm).
. Tous les composants sont en aluminium de haute qualité. Le corps est anodisé noir.
. Serrage annulaire sur les adaptateurs 2.7", 2" et 1.25".
. L'adaptateur 2.7"/2" est en aluminium anodisé noir, et se visse dans l'adaptateur 4.3"/2.7". Il
possède un système à serrage annulaire à triple point, pour fournir un serrage sûr pour les
accessoires les plus lourds et coûteux. Cet adaptateur 2.7"/2" est vendu seul sous la référence
ADA2003 plus bas.
. Adaptateur 2"/1.25" en aluminium anodisé noir, serrage annulaire, fileté pour les accessoires
48mm. Vendu aussi séparément sous la référence ADA125.
. Adaptateur 4.3"/2.7" permettant de retrouver le filetage de sortie de la crémaillère 2.7", nécessaire
pour utiliser le télécompresseur 0.75X, le porte oculaires 2", ou les extensions vissantes 2.7". Cet
adaptateur peut tourner permettant de changer l'orientation sans perdre la mise au point. Il est en
aluminium anodisé noir.
. La course avec le porte oculaires 2" est de 106mm.
. La course avec le télécompresseur est de 106mm.
. La longueur totale rétractée sans adaptateurs est de 165mm.
. La longueur totale rétractée avec les adaptateurs est de 210mm.
. La longueur totale rétractée avec l'adaptateur 1.25" est de 216mm.
. Le poids total avec les adaptateurs en place est de 4.5kg.
. Le poids sans les adaptateurs est de 3.6kg.
Crémaillère Astro-Physics géante 4" avec système Feathertouch ( 4FOC3E-FT)
Adaptateur 2.7" pour crémaillère 4" (A1024)
Adaptateur 2.7" court pour crémaillère 4" (A1024-A)
Tube extension à serrage annulaire pour crémaillère 4" (4FOCEXT)
Adaptateurs et extensions compatibles avec les différentes crémaillères
Adaptateur 31.75mm (ADA125)
Adaptateur 50.8mm à triple serrage (ADA2003)
Extensions vissantes 2.7" pour crémaillères Astro-Physics
Ces extensions de diamètre 69mm se vissent directement dans la crémaillère 2.7" ou bien dans
l'adaptateur 2.7/4" des crémaillères géantes. L'intérieur est bafflé et peint en noir mat. Leur intérêt
réside dans leur gros diamètre mécanique empêchant toute flexion. Elles peuvent être vissées en
série.
Tube allonge coulant 2" longueur 1.75" (44.5mm) ADA202
Tube allonge coulant 2" longueur 3.6" (91mm) EXTTLR
Adaptateur pour accessoires SCT sur crémaillère 2.7" ( ADA 204 )
Porte oculaires 50.8mm pour SCT jusqu'à 235mm (ADASCT)
Porte oculaires 50.8mm pour SCT de 254mm et diamètres supérieurs
(ADASCTLC et ADASCTLM)
Adaptateur 2.7" (69mm) pour barillets Meade 254mm et diamètres supérieurs
(ADASCTLM27) ou Celestron 11 et plus (ADASCTLC27)
Adaptateur T2 vers coulant 50.8mm ( ADAT2 )
Support RoboBracket ( JRFBRK )
Réalisez une focalisation extrêmement précise en équipant votre crémaillère Astro-Physics 2.7" avec le système de démultiplication Feathertouch Micro. Ce pignon à deux vitesses offrant un ratio 9:1 est fabriqué pour Astro-Physics par Starlight Instruments. La molette principale permet de dégrossir classiquement la mise au point, et la molette fine peaufine la mise au point de manière extrêmement fine. C'est l'outil idéal tant en visuel à fort grossissement qu'en imagerie planétaire à longue focale ou en CCD. Vous apprécierez le mouvement très fluide et la finition remarquable de cet accessoire.
Cette option est disponible pour les modèles de réfracteurs livrés depuis juillet 2001.
Pour vérifier la compatibilité, reportez vous à cette page.
Si votre réfracteur est le modèle Traveler, contactez nous en nous précisant le numéro de série.
Les instruments des productions précédentes ne peuvent pas recevoir cette option, ils doivent subir le changement complet de la crémaillère.
Cette option est disponible pour les modèles de réfracteurs livrés depuis juillet 2001.
Pour vérifier la compatibilité, reportez vous à cette page.
Si votre réfracteur est le modèle Traveler, contactez nous en nous précisant le numéro de série.
Les instruments des productions précédentes ne peuvent pas recevoir cette option, ils doivent subir le changement complet de la crémaillère.

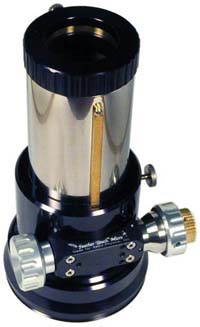

La douceur de la crémaillère Astro-Physics 2.7" et le
mécanisme de démultiplication Feathertouch se combinent
dans cette superbe crémaillère.
La double vitesse de focalisation est particulièrement utile
lors de la mise au point délicate d'instruments ouverts. Le
tube est sans graisse. Référez vous aux spécificités de la
crémaillère standard ci dessus en ce qui concerne les
dimensions et le poids.
La seule différence essentielle réside dans la présence du
système Feathertouch 9:1.
Pourquoi choisir ce modèle?
. Modifiez des intruments équipés d'une ancienne version
de crémaillère, principalement s'ils datent d'avant 2001, le
système Feathertouch seul n'étant pas adaptable.
. Fabricants de télescopes. Cette crémaillère est un
accessoire de choix pour les contructeurs d'instruments.
Cette version pour Traveler est virtuellement identique à la
version décrite plus haut, à l'exception du système de
montage sur le tube optique, qui est pour ce modèle
femelle et non pas mâle.
Si votre modèle de Traveler est postérieur à 2001, vous
pouvez simplement installer le kit Feathertouch seul.
Disponible uniquement pour les lunettes Astro-Physics
Traveler.
La crémaillère Astro-Physics géante 4" est totalement
polyvalente. Son diamètre interne de 4.3" (soit 110mm!) permet
de couvrir totalement un format 6X7, et bien sûr elle convient
aussi bien aux classiques formats 35mm, CCD et à
l'observation visuelle. Bien que son diamètre réel soit de 4.3",
elle a toujours été référencée comme 4", à cause de
l'aplanisseur de champ qui lui était dédié initialement.
La crémaillère géante a évolué au fil des années et est
désormais un accessoire finement réalisé possédant plusieurs
caractéristiques uniques.
Les éléments sont usinés à un haut degré de précision,
assurant ainsi l'absence de jeux entre le tube allonge et son
corps. Plus d'une douzaine de baffles sont intégrés dans le
tube et sont peints en noir mat pour conserver le meilleur
contraste possible en éliminant les réflexions parasites. Le
diamètre interne de 4.3" (110mm) permettant de couvrir un
support moyen format sans vignettage avec un boitier et des
adaptateurs adaptés. Le système à crémaillère permet une
focalisation douce et sans jeu. Les molettes ont été dessinées
pour fournir une bonne préhension. Les vis de serrage sont
surdimensionnées dans le même but.
Tous les serrages font appel à un système de serrage annulaire,
permettant un maintien sûr et sans risque de marquer les
accessoires utilisés.

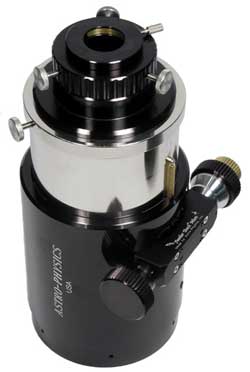

La douceur de la robuste crémaillère Astro-Physics 4" et le mécanisme de démultiplication Feathertouch se combinent dans cette superbe crémaillère.
La double vitesse de focalisation est particulièrement utile lors de la mise au point délicate d'instruments ouverts. Le tube est sans graisse. Référez vous aux spécificités de la crémaillère standard ci dessus en ce qui concerne les dimensions et le poids.
La seule différence essentielle réside dans la présence du système Feathertouch 9:1.
Si vous préférez le système de mise au point classique, référez vous au modèle standard 4FOC3E présenté ci dessus.
Photos complémentaires
La double vitesse de focalisation est particulièrement utile lors de la mise au point délicate d'instruments ouverts. Le tube est sans graisse. Référez vous aux spécificités de la crémaillère standard ci dessus en ce qui concerne les dimensions et le poids.
La seule différence essentielle réside dans la présence du système Feathertouch 9:1.
Si vous préférez le système de mise au point classique, référez vous au modèle standard 4FOC3E présenté ci dessus.
Photos complémentaires
Les deux modcles de crémaillcre géante sont également disponibles sans aucun adaptateur, pour plus de renseignements, nous consulter.
Cet adaptateur fait partie des accessoires livrés avec
la crémaillère géante complète décrite plus haut.
L'embout profilé s'insère dans le coulant 4.3" et est
bloqué en place par un serrage annulaire à double
point. Il permet de tourner librement vos accessoires,
caméra, boitier, sans perdre la mise au point.
Le filetage de sortie est identique à celui de la
crémaillère 2.7" (24 filets par pouce), permettant ainsi
l'usage de tous les accessoires dédiés:
télécompresseur, tubes extensions...
Longueur totale 40.6mm, longueur utile 25.4mm.
Si vous avez besoin d'une position légèrement plus
interne du foyer, il existe l'adaptateur court A1024-A.
Si vous avez besoin d'une position foyer un peu plus
interne, choisissez cet adaptateur, version raccourcie
du modèle A1024.
Le gain en longueur est de 16mm.
Cet accessoire ajoute 56mm d'extension sur une
longueur totale de 76mm. Il est utilisé typiquement
en lieu et place d'un renvoi coudé. Cette extension
possède un serrage annulaire à double point avec
des vis surdimensionnées. Le diamètre interne est de
4.3" comme celui de la crémaillère géante. Notez
l'extrémité profilée: elle permet un serrage sûr tout en
permettant un axage parfait. L'autre extrémité reçoit
l'adaptateur 4"/2.7".
Cette extension est livrée avec les instruments
complets équipés de la crémaillère géante. Elle n'est
pas incluse avec la crémaillère géante vendue seule.
Cet adaptateur vous permet d'utiliser les accessoires
au coulant 31.75mm sur les renvois coudés et porte
oculaires 50.8mm. Il posscde un serrage annulaire et
est fileté pour les filtres 48mm. Attention toutefois
avec les oculaires de type Radian dont la jupe est
longue et qui pourraient heurter le filtre.
Cet adaptateur est étudié pour les applications les plus critiques et les charges lourdes, comme les caméras CCD grand format. Il se visse dans le filetage 2.7" des crémaillères.
La version précédente qui n'utilisait qu'une vis de serrage n'est plus disponible.
La version précédente qui n'utilisait qu'une vis de serrage n'est plus disponible.
Adaptateur A3503 longueur 19mm (0.75")
Usage en imagerie CCD avec le télécompresseur 0.75X:
vissez le télécompresseur dans la crémaillère, puis vissez cet
adaptateur puis le porte oculaires 50.8mm pour obtenir le taux de
compression approprié avec votre caméra SBIG ST 7/8/9/10/2000
ou Finger Lakes munie de sa tourelle à filtres pour obtenir un taux
de compression d'environ 0.8X.
En tant qu'extension:
vissez l'adaptateur dans la crémaillère puis le porte oculaires.
Adaptateur A3504 longueur 31.75mm (1.25")
Se visse dans le filetage 2.7" et reçoit le porte oculaires 50.8mm.
Taux de compression de 0.77X avec une tourelle à filtres.
Adaptateur A3502 longueur 44.45mm (1.75")
Usage en imagerie CCD avec le télécompresseur 0.75X:
vissez le télécompresseur dans la crémaillère, puis vissez cet
adaptateur puis le porte oculaires 50.8mm pour obtenir le taux de
compression approprié avec votre caméra SBIG ST7/8/9/10/2000
ou Finger Lakes sans tourelle a filtres pour une réduction
d'environ 0.8X ou 0.75X avec tourelle.
En tant qu'extension:
vissez l'adaptateur dans la crémaillère puis le porte oculaires.
Adaptateur A1008 longueur 63.5mm (2.5")
Il s'utilise typiquement en lieu et place du renvoi coudé. Se visse
dans le filetage 2.7" et reçoit le porte oculaires 50.8mm.
Ce tube allonge s'insère dans le porte oculaires 50.8mm et s'utilise avec tous les accessoires du même coulant.
Sa longueur totale est de 76mm et il est fileté pour les filtres 48mm sur sa partie avant et est doté d'un serrage annulaire. C'est un élément de la Barcon.
Sa longueur totale est de 76mm et il est fileté pour les filtres 48mm sur sa partie avant et est doté d'un serrage annulaire. C'est un élément de la Barcon.
Utilisez ce tube allonge quand vous avez besoin de plus de tirage. Il s'insère dans le porte oculaires 50.8mm et s'utilise avec tous les accessoires du même coulant.
Sa longueur totale est de 122mm et il est fileté pour les filtres 48mm sur sa partie avant et est doté d'un serrage annulaire.
Sa longueur totale est de 122mm et il est fileté pour les filtres 48mm sur sa partie avant et est doté d'un serrage annulaire.
Si vous possédez des accessoires pour Schmidt-Cassegrain et que vous désirez les utiliser sur une crémaillère Astro-Physics, voici l'adaptateur dont vous avez besoin.
Ce porte oculaires coulant 50.8mm se visse sur tous les télescopes possédant un filetage SCT (24 filets au pouce, 2 pouces de diamètre).
Il peut donc être utilisé sur tous les SCT de 203 et 235mm, et certains Maks.
Il vous permet l'utilisation d'accessoires coulant 50.8mm, et possède un triple serrage annulaire. Longueur totale 52.3mm.
Il peut donc être utilisé sur tous les SCT de 203 et 235mm, et certains Maks.
Il vous permet l'utilisation d'accessoires coulant 50.8mm, et possède un triple serrage annulaire. Longueur totale 52.3mm.
Ce porte oculaires coulant 50.8mm se visse sur le gros
filetage 82.5mm (3.25") situé sur le barillet des gros
SCT de 254mm et plus.
Il fournit une ouverture libre réelle de 50.8mm,
contrairement aux portes oculaires conventionnels de
ce type.
Il est doté d'un serrage annulaire à triple point, idéal
pour toutes les applications critiques.
Deux références disponibles:
ADASCTLC: pour télescopes Celestron.
ADASCTLM: pour télescopes Meade. Incompatible
avec le système ZIS lorsque ce dernier est installé.
Ce nouvel adaptateur se visse sur le gros filetage du barillet des télescopes Meade de 254mm et plus et Celestron 11 et plus et permet ainsi de pouvoir utiliser le télécompresseur photo-visuel 0.75X Astro-Physics 27TVPH, ou de les équiper d'un porte oculaires 50.8mm comme le modèle à triple serrage ADA2003 (présenté plus haut sur cette page). Vous bénéficiez également d'une ouverture libre réelle de 69mm, empêchant virtuellement tout vignetage mécanique.
Fabrication aluminium usiné, anodisation noire.
Fabrication aluminium usiné, anodisation noire.
Support destiné à fixer le Robofocus sur les crémaillères Astro-Physics 2.7" et 4", via les filetages présents sur le bloc pignonnerie. Réservé aux modèles compatibles Feathertouch, reportez vous à cette page.
Grâce à cet adaptateur, passez d'un filetage mâle 42mm type T à un coulant 50.8mm doté d'un serrage annulaire pour un maintien sûr et sans risque de vos accessoires même lourds.
