Nouveaux Celestron série Edge HD

Test du modèle C11 Edge HD


Nous avons réceptionné les premiers Celestron Edge HD que nous avions présentés à la page suivante...
Après les tests convaincants conduits avec le modèle 203mm, nous avons poursuivi notre campagne d'essais avec le modèle 280mm présenté ci dessous.

Test du modèle C8 Edge HD à cette page.
Qu'est ce que le concept Celestron Edge HD?

Rappelons les caractéristiques de la nouvelle série de télescopes Celestron Schmidt Cassegrain Edge HD :

. Correcteur de champ intégré dans le baffle, fournissant un champ bien corrigé sur une surface significative.
. Système de blocage du miroir primaire prévenant le phénomène du flopping ( affalement du miroir primaire
qui est mobile sur les longues poses, provoquant un filé des étoiles sur les images, et pouvant altérer la
collimation).
. Events de mise en température sur le barillet primaire avec filtres antipoussières incorporés.
. Compatibilité directe Fastar ( le miroir secondaire peut être facilement retiré pour être remplacé par un système
complémentaire autorisant l'imagerie directement au foyer du miroir primaire ! ).
. Position du foyer confortable autorisant l'ajout de systèmes complémentaires dans le train optique ( correcteur
de type AO, focusers externes...).


Pour ces nouveaux tests, place à une caméra grand champ pour laquelle la série Edge a été conçue.
Les images ont été réalisées en Luminance, avec une caméra SBIG STL 11000XM, équipée d'un filetage T2, d'où
le vignetage mécanique sur les bords extrêmes de l'image. Les images ont été réalisées à pleine focale, avec un
échantillonage de 0.66" par pixel de 9µm.
Encore une fois, après collimation, et focalisation  une série de poses a été lancée, afin d'examiner la couverture
de champ et l'homogénéité de ce dernier. De nouveau, les résultats sont enthousiasmants.

Ci dessous, des mesures prises au travers du champ, avec guidage.































Là aussi, les mesures de FWHM montrent des valeurs quasi identiques, attestant de la planéité du champ fournie
par le correcteur. Les seules infimes variations peuvent être imputées à la saturation des étoiles qui varie de l'une
à l'autre.
La résolution atteinte est de l'ordre de 3".
Notez surtout l'aspect parfaitement circulaire des étoiles, et le facteur d'élongation des étoiles "Flatness" quasi
nul !


L'étape suivante a été la réalisation d'un test d'estimation de la qualité optique à l'aide du logiciel WinRoddier.
Plusieurs séries de prises d'images de référence sont effectuées selon un protocole strict.


Voici ci dessous les résultats du test:


















Grâce à une valeur RMS élévée, garante d'un bon état de surface peu diffusant, cette optique fournit des images
stellaires fines, permettant également grâce à son bon contraste de révéler des détails faibles qui sinon seraient
perdus dans le bruit de l'image.
Ces résultats sont conformes à nos impressions visuelles au star test et test de Ronchi.


Nous sommes donc conquis par cette série d'instruments.

Nous serons d'ailleurs au prochain NEAF 2010 près de New York, où nous vous tiendrons au courant des
dernières nouveautés de Celestron !!!

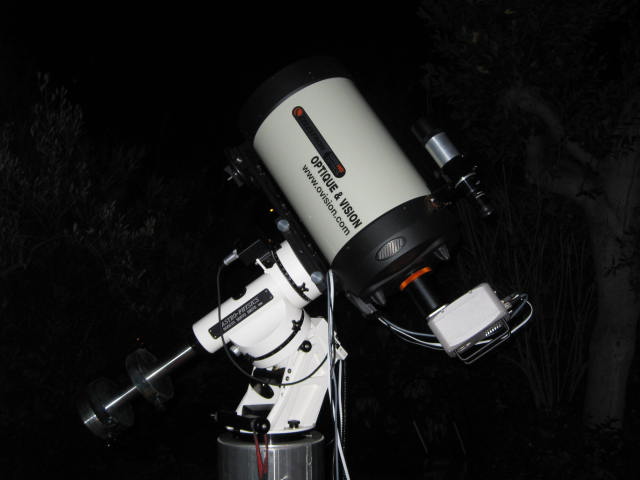

Test du C11 Edge HD sur monture Astro-Physics 900GTO, caméra SBIG STL11000XM.
