Retour à la gamme PlaneWave
Les montures PlaneWave

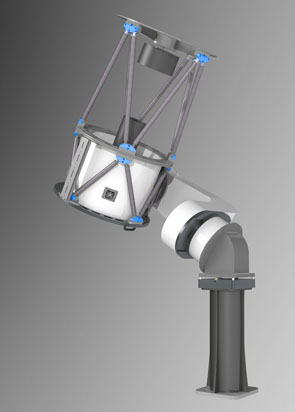

Monture à fourche monobras L-600 Direct Drive
Monture à fourche monobras L-600 Direct Drive
La monture L-600 fait partie d'une toute nouvelle lignée de montures à entraînement Direct Drive.
Plus de vis sans fin, plus de roue dentée. Un entraînement en prise directe associé à une gestion électronique de pointe permet un suivi sans jeu, sans erreur périodique, avec des capacités allant de 45kg pour la version L-350, à 90kg pour la version L-500 et même 136 kg pour la version L-600.
Les montures sont conçues et fabriquées dans les ateliers PlaneWave.
Elles autorisent des vitesses de déplacement jusqu'à 50 degrés par seconde, le tout dans le plus grand silence!
Plus de vis sans fin, plus de roue dentée. Un entraînement en prise directe associé à une gestion électronique de pointe permet un suivi sans jeu, sans erreur périodique, avec des capacités allant de 45kg pour la version L-350, à 90kg pour la version L-500 et même 136 kg pour la version L-600.
Les montures sont conçues et fabriquées dans les ateliers PlaneWave.
Elles autorisent des vitesses de déplacement jusqu'à 50 degrés par seconde, le tout dans le plus grand silence!
Les montures de la série L associent polyvalence, simplicité, et budget abordable, tout en proposant des capacités de charge élevées dans un ensemble qui trouvera facilement sa place dans tout observatoire.
La disposition est bien plus compacte qu'un ensemble équatorial à instrument égal, permettant une utilisation dans un espace plus restreint.
De plus, contrairement à une monture équatoriale, aucun basculement au méridien n'est nécessaire, et la gestion des câbles est simplifiée. La barre de contrepoids ne constitue plus un obstacle gênant lors d'utilisations publiques.
L'utilisation en mode altazimutal est bien plus intuitive, et ne nécessite pas de mise en station, après tout c'est comme cela que les professionnels font!
Caractéristiques de la série L:
. Motorisation Direct Drive sur chaque axe, entraînement virtuellement sans erreur, rapide et silencieux.
. Déplacements jusqu'à 50 degrés par seconde.
. Encodeurs à haute résolution sur chaque axe pour un positionnement précis.
. Aucun jeu.
. Aucune erreur périodique.
. Modèle de pointage élaboré via le logiciel Point XP.
. Electroniques montées et protégées sous carter.
. Câblage interne à la monture.
La disposition est bien plus compacte qu'un ensemble équatorial à instrument égal, permettant une utilisation dans un espace plus restreint.
De plus, contrairement à une monture équatoriale, aucun basculement au méridien n'est nécessaire, et la gestion des câbles est simplifiée. La barre de contrepoids ne constitue plus un obstacle gênant lors d'utilisations publiques.
L'utilisation en mode altazimutal est bien plus intuitive, et ne nécessite pas de mise en station, après tout c'est comme cela que les professionnels font!
Caractéristiques de la série L:
. Motorisation Direct Drive sur chaque axe, entraînement virtuellement sans erreur, rapide et silencieux.
. Déplacements jusqu'à 50 degrés par seconde.
. Encodeurs à haute résolution sur chaque axe pour un positionnement précis.
. Aucun jeu.
. Aucune erreur périodique.
. Modèle de pointage élaboré via le logiciel Point XP.
. Electroniques montées et protégées sous carter.
. Câblage interne à la monture.
Caractéristiques:
Motorisation Direct Drive et encodeurs
Les motorisations Direct Drive associées à des encodeurs d'axe suppriment le recours aux entraînements par engrenage, éliminant ainsi jeux et erreur périodique.
Non seulement la monture suit d'une manière parfaitement fluide et linéaire, mais elle corrige aussi les rafales de vent grâce au retour de position permanent des encodeurs d'axe.
Motorisation Direct Drive et encodeurs
Les motorisations Direct Drive associées à des encodeurs d'axe suppriment le recours aux entraînements par engrenage, éliminant ainsi jeux et erreur périodique.
Non seulement la monture suit d'une manière parfaitement fluide et linéaire, mais elle corrige aussi les rafales de vent grâce au retour de position permanent des encodeurs d'axe.
Technologie éprouvée
La série L utilise la même technologie éprouvée que celle déjà utilisée dans des institutions déjà équipées de par le monde.
La série L utilise la même technologie éprouvée que celle déjà utilisée dans des institutions déjà équipées de par le monde.
Passage des câbles
La structure creuse et des panneaux d'accès permettent le passage de tous les câbles dans la monture, supprimant les risques d'accrochage!
La structure creuse et des panneaux d'accès permettent le passage de tous les câbles dans la monture, supprimant les risques d'accrochage!
Equilibrage en azimut
Un déplacement fin de l'embase permet un équilibrage du centre de gravité tant en mode Equatorial qu'en mode AltAz.
Un déplacement fin de l'embase permet un équilibrage du centre de gravité tant en mode Equatorial qu'en mode AltAz.
Montage en parallèle
Le concept de montage permet l'installation de deux instruments en parallèle, un à l'intérieur, l'autre à l'extérieur du bras de fourche.
Le concept de montage permet l'installation de deux instruments en parallèle, un à l'intérieur, l'autre à l'extérieur du bras de fourche.
Vitesse de déplacement incroyable
Les moteurs Direct Drive peuvent déplacer le télescope jusqu'à 50 degrés par seconde, permettant le suivi d'objets de type satellites, ou diminuent tout simplement le temps de pointage lors de sessions sur de multiples cibles successives.
Les moteurs Direct Drive peuvent déplacer le télescope jusqu'à 50 degrés par seconde, permettant le suivi d'objets de type satellites, ou diminuent tout simplement le temps de pointage lors de sessions sur de multiples cibles successives.
| Architecture | |
| Type | Monture Altazimutale et Equatoriale |
| Poids | 153 kg |
| Capacité de charge maximale | 136 kg |
| Amplitude de latitude | 0 à 90 degrés |
| Agencement des câbles | Passage des câbles possible à travers la monture |
| Système de contrôle | |
| Electronique de contrôle | Interface PlaneWave sur les deux axes |
| Interface utilisateur | Logiciel PlaneWave 4 (PWI4), avec modélisation via le logiciel PointXP |
| Capteurs de positionnement | Inclus, la monture trouve sa position dès le démarrage |
| Vitesse de déplacement | 20 degrés par seconde sur chaque axe en standard, jusqu'à 50 sur chaque axe |
| Consommation électrique | Livré avec alimentation 12V 15A |
| Système d'entraînement | |
| Motorisation | Motorisation de qualité industrielle |
| Moteurs sur les deux axes | Moteurs triphasés |
| Encodeurs | Diamètre 152 mm, encodeurs intégrés dans les axes, acier inox, avec 18 880 000 pas par révolution, se traduisant par une précision de 0.069 " d'arc |
| Couple de la motorisation | 20 ft-lbs jusqu'à 50 ft-lbs |
| Electronique de contrôle | Qualité industrielle, motorisation "brushless" avec carte électronique dédiée |
| Logiciel de contrôle | Interface PlaneWave (PWI4), comprend le modèle de pointage PointXP de David Rowe, compatible ASCOM |
| Performances système | |
| Précision de pointage | Meilleure que 10" d'arc avec modélisation PointXP |
| Précision de positionnement | 2" d'arc |
| Précision de suivi | Inférieure à 0.3" d'arc sur cinq minutes |
| Fréquence de référence | 10Hz ou mieux |
