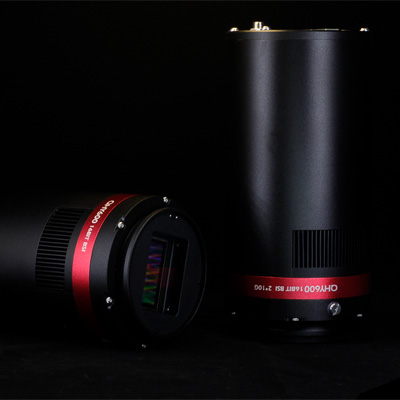

QHYCCD 600
La série QHY600 utilise la dernière génération de capteurs SONY IMX455 "back illuminated" Exmor en plein format, équipé de pixels de 3.76µm, et d'une dynamique de 16 bits natifs.
Ce capteur est disponible en monochrome et couleur.
Le boitier rond de la caméra la rend idéale pour les applications de type Hyperstar et les instruments de dernière génération de type RASA.
La dynamique de 16 bits assure des fichiers très peu bruités, et de nombreux modes de lecture permettent de jouer sur la capacité de potentiel du capteur et donc la sensibilité.
Les capteurs CMOS sont désormais disponibles dans des surfaces bien plus importantes. Leur faible niveau de bruit, leur rapidité de lecture, leur sensibilité en font l'allié idéal en imagerie et en recherche.
La particularité des capteurs "back illuminated" est de fournir une grande sensibilité, y compris avec de petits pixels. Ainsi, la QHY600 a une capacité de 51ke-.
Elle passe à 196ke- en binning 2x2 (équivalant à 7.5µm) et même 441ke- en binning3x3 (équivalant à 11µm)!
Ce capteur est disponible en monochrome et couleur.
Le boitier rond de la caméra la rend idéale pour les applications de type Hyperstar et les instruments de dernière génération de type RASA.
La dynamique de 16 bits assure des fichiers très peu bruités, et de nombreux modes de lecture permettent de jouer sur la capacité de potentiel du capteur et donc la sensibilité.
Les capteurs CMOS sont désormais disponibles dans des surfaces bien plus importantes. Leur faible niveau de bruit, leur rapidité de lecture, leur sensibilité en font l'allié idéal en imagerie et en recherche.
La particularité des capteurs "back illuminated" est de fournir une grande sensibilité, y compris avec de petits pixels. Ainsi, la QHY600 a une capacité de 51ke-.
Elle passe à 196ke- en binning 2x2 (équivalant à 7.5µm) et même 441ke- en binning3x3 (équivalant à 11µm)!
| Spécifications de la caméra QHY600M | |
| Modèle | QHY600 PRO (version Professionnelle) QHY600 PH (version Photo) QHY600 L (version Lite) |
| Type de capteur | SONY Pleine trame BSI (rétroéclairé)CMOS IMX455 Les versions Mono QHY600 PH et PRO utilisent des capteurs de grade industriel (grade K) Les versions couleurs utilisent des capteurs de grade grand public (grade C) La version Lite utilise un capteur grade C |
| Taille des pixels | 3.76 µm x 3.76 µm |
| Versions disponibles | Couleur et monochrome |
| Verre de protection du capteur | Verre traité multicouches |
| Nombre effectif de pixels | 61.17 millions |
| Surface effective en pixels | 9576 x 6388 |
| Dimensions | 36 x 24 mm |
| Full Well Capacité en binning 1x1, 2x2, 3x3 | En mode Standard >51ke- >204ke- >408ke- En mode Super capacité >80ke- >320ke- >720ke- |
| Echantillonage | 16 bits en binning 1x1 18 bits en binning 2x2, 19 bits en binning 3x3, 20 bits en binning 4x4 Valeurs en binning 2x2 obtenues par binning logiciel |
| Format de capteur | Pleine trame |
| Capacité de transfert | Par le port USB 3.0 (en images par seconde): 4 im/s à pleine résolution en bits, 2.5 im/s en 16bits 7.2 im/s en format 9600x3194 22.5 im/s en format 9600x1080 28 im/s en format 9600x768 47 im/s en format 9600x480 160 im/s en format 9600x100 |
| Bruit de lecture | 1.0e- à 3.7e- en mode standard |
| Courant d'obscurité | 0.0022e/pixel/seconde à -20C, 0.0046e/pixel/seconde à -10C |
| Amplificateur sans image fantôme | Oui |
| Temps de pose | 40µs à 3600s |
| Mise à jour du logiciel | Via le port USB de la caméra |
| Mémoire intégrée non volatile | Mémoire DDR3 Versions PH et Pro 2Gb (16bits) Version Lite 1Gb (8bits) |
| Obturateur | Obturateur mécanique rotatif |
| Connectique | USB 3.0 |
| Mémoire tampon | 128Mb DDR2 |
| Refroidissement | Thermoélectrique à double étage (35 degrés sous température ambiante pour des poses supérieures à 1s, 30 degrés sous la température ambiante pour les poses cadencées sous 1s) |
| Anti-buée | Inclus |
| Liaison mécanique télescope | M54/0.75 |
| Type de hublot | Verre traité multicouches |
| Backfocus | 17.5mm +- 0.5 |
| Consommation | 40W /100% 20W /50% 13.8W / 0% |
| Poids indicatif | Version Pro: 965g Version PH: 850g Version Lite: 790g |
La mémoire DDR3 de la série QHY600 offre 2Gb de mémoire tampon au système, permettant des transferts d'images sans interruption et latence de toute la surface du capteur à pleine résolution.
La série QHY600 est dotée d'un port USB 3.0. En parallèle, les versions Photo et Pro peuvent recevoir un système de communication par fibre optique; offrant des vitesses de transfert jusqu'à 10Gb, extrêmement stable jusqu'à des distances de 300 mètres.
La série QHY600 est dotée d'un port USB 3.0. En parallèle, les versions Photo et Pro peuvent recevoir un système de communication par fibre optique; offrant des vitesses de transfert jusqu'à 10Gb, extrêmement stable jusqu'à des distances de 300 mètres.

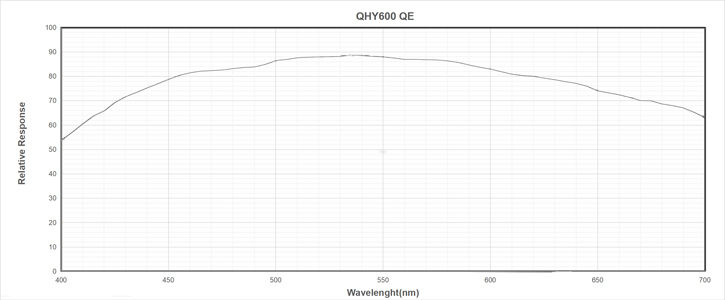

Réponse spectrale de la caméra QHY600
