Imagerie: les caméras SBIG

Optique et Vision importateur officiel des caméras SBIG, QSI, Atik

Série STF 8050:
Ce nouveau modèle est doté de caractéristiques novatrices.
La STF 8050 est disponible en versions monochrome et 2 versions couleurs.
Elle utilise la méthode le l'obturateur électronique pour les poses ultracourtes.
La chambre du capteur est associée à une cartouche de dessicant, solution simple à mettre en oeuvre et pérenne, utilisée sur les séries ST, STL et STX depuis des années.

Le type de capteur est adapté à l'utilisation. Le capteur KAI-08050 de 22mm de diagonale et 8 millions de pixels se décline en trois versions.
Les versions couleurs sont disponibles avec la classique matrice de Bayer (STF-8050C), ou bien la version Truesense Sparse Color Filter (STF-8050SC) dont la sensibilité est doublée par rapport au modèle à matrice de Bayer.

Série SBIG STF - 8050 monochrome, couleur Bayer et Truesense Sparse Color

Caractéristiques majeures:

. Large capteur à haute résolution, 8.1 mégapixels de 5.5 microns.
. Vitesse de lecteure et de transfert ultra-rapides.
. Transfert en mode pleine résolution, 16bits, en 0.5 secondes.
. Obturateur électronique pour des poses ultra-rapides (de 0.001 seconde à 3600 secondes).
. Dissipateur du type STX/STXL, ventilateur de 70mm de diamètre.
. Différentiel de refroidissement à l'air jusqu'à 50°C sous la température ambiante.
. Hublot en verre saphir (transparence accrue sur un large spectre).
. Faible bruit de lecture.
. Faible courant d'obscurité ~ 0.01e- à -20C.
. Antiblooming.
. Utilise la tourelle à filtres STF à 8 positions et le diviseur optique dédié.
. Compatible avec l'adaptateur pour les objectifs Canon EOS et Nikon.

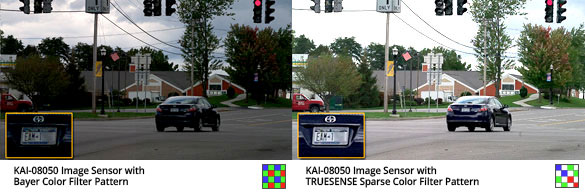

Description du concept Truesense Sparse Color Pattern.

Le concept Truesense Sparse Color représente une avancée majeure dans la réalisation d'images couleurs avec les capteurs permettant la méthode "une passe", c'est à dire fonctionnant sans filtres additionnels.
L'ajout d'un élément panchromatique (élement monochrome sensible à l'intégralité du spectre) à la matrice d'éléments rouges, verts, et bleus utilisés habituellement permet un bond spectaculaire en terme de sensibilité par rapport aux versions jusqu'à présent disponibles: entre un facteur 2 et 4!
Tout ceci sans altération de la qualité des images et en obtenant une excellente fidélité des couleurs. Vous obtiendrez donc de bien meilleures images dans des conditions de faible luminosité.

*Spécifications de la caméra STF-8050M*

*Type de capteur*	*Kodak KAI-08050 monochrome*
*Surface en pixels*	*3320x 2496 pixels*
*Dimensions du capteur*	*18.3 x 13.7mm*
*Nombre de pixels*	*8.1 millions*
*Dimensions des photosites*	*5.5 x 5. microns*
*Full Well Capacité*	*20 000 électrons*
*Courant d'obscurité*	*<0.02e/pixel/seconde à -15C*
*Antiblooming*	*Oui*
*Pic de rendement quantique*	*46%*
*Obturateur*	*Electronique*
*Durée d'exposition*	*0.001 à 3600 secondes*
*Conversion analogique /numérique*	*16 bits*
*Gain*	*0.31 électron/ADU*
*Bruit de lecture*	*~ 9 électrons rms*
*Modes de binning*	*1x1, 2x2, 3x3, 9x9, 1xn*
*Vitesse de conversion*	*10MHz, 20MHz*
*Vidage du capteur à pleine résolution*	*0.5 seconde*
*Mode focus*	*~ 1 seconde*
*Refroidissement*	*Delta de - 50C, régulé sous l'ambiant*
*Stabilité de régulation*	*+ - 0.1C*
*Alimentation*	*12V 3.8 A*
*Connectique informatique*	*USB 2.0*
*Compatibilité OS*	*Windows 32 et 64 bits, Mac OSX 10.5 et linux*
*Dimensions du boîter caméra*	*127x100x76mm (dont 25mm pour le ventilateur)*
*Système de montage*	*Filetage T*
*Poids*	*Environ 960 gr*
*Backfocus*	*17.5 mm*
*Option tourelle*	*FW5-8300 ou FW8-8300*
*Option autoguidage*	*Nécessite caméra ST-i avec OAG-8300*
*Taille de filtres*	*36mm*
*Option optique adaptative*	*Non disponible*
*Tête de guidage déportée*	*Utilise la caméra ST-i avec OAG-8300*
*Coupleur pour objectif photo*	*Monture C, Nikon, Canon EOS*
*Option diviseur optique*	*OAG-8300*

*Spécifications de la caméra STF-8050C*

*Type de capteur*	*Kodak KAI-08050 matrice de Bayer*
*Surface en pixels*	*3320x 2496 pixels*
*Dimensions du capteur*	*18.3 x 13.7mm*
*Nombre de pixels*	*8.1 millions*
*Dimensions des photosites*	*5.5 x 5. microns*
*Full Well Capacité*	*20 000 électrons*
*Courant d'obscurité*	*<0.02e/pixel/seconde à -15C*
*Antiblooming*	*Oui*
*Pic de rendement quantique*	*46%*
*Obturateur*	*Electronique*
*Durée d'exposition*	*0.001 à 3600 secondes*
*Conversion analogique /numérique*	*16 bits*
*Gain*	*0.31 électron/ADU*
*Bruit de lecture*	*~ 9 électrons rms*
*Modes de binning*	*1x1, 2x2, 3x3, 9x9, 1xn*
*Vitesse de conversion*	*10MHz, 20MHz*
*Vidage du capteur à pleine résolution*	*0.5 seconde*
*Mode focus*	*~ 1 seconde*
*Refroidissement*	*Delta de - 50C, régulé sous l'ambiant*
*Stabilité de régulation*	*+ - 0.1C*
*Alimentation*	*12V 3.8 A*
*Connectique informatique*	*USB 2.0*
*Compatibilité OS*	*Windows 32 et 64 bits, Mac OSX 10.5 et linux*
*Dimensions du boîter caméra*	*127x100x76mm (dont 25mm pour le ventilateur)*
*Système de montage*	*Filetage T*
*Poids*	*Environ 960 gr*
*Backfocus*	*17.5 mm*
*Option tourelle*	*FW5-8300 ou FW8-8300*
*Option autoguidage*	*Nécessite caméra ST-i avec OAG-8300*
*Taille de filtres*	*36mm*
*Option optique adaptative*	*Non disponible*
*Tête de guidage déportée*	*Utilise la caméra ST-i avec OAG-8300*
*Coupleur pour objectif photo*	*Monture C, Nikon, Canon EOS*
*Option diviseur optique*	*OAG-8300*

*Spécifications de la caméra STF-8050SC*

*Type de capteur*	*Kodak KAI-08050 Truesence Sparse Color*
*Surface en pixels*	*3320x 2496 pixels*
*Dimensions du capteur*	*18.3 x 13.7mm*
*Nombre de pixels*	*8.1 millions*
*Dimensions des photosites*	*5.5 x 5. microns*
*Full Well Capacité*	*20 000 électrons*
*Courant d'obscurité*	*<0.02e/pixel/seconde à -15C*
*Antiblooming*	*Oui*
*Pic de rendement quantique*	*46%*
*Obturateur*	*Electronique*
*Durée d'exposition*	*0.001 à 3600 secondes*
*Conversion analogique /numérique*	*16 bits*
*Gain*	*0.31 électron/ADU*
*Bruit de lecture*	*~ 9 électrons rms*
*Modes de binning*	*1x1, 2x2, 3x3, 9x9, 1xn*
*Vitesse de conversion*	*10MHz, 20MHz*
*Vidage du capteur à pleine résolution*	*0.5 seconde*
*Mode focus*	*~ 1 seconde*
*Refroidissement*	*Delta de - 50C, régulé sous l'ambiant*
*Stabilité de régulation*	*+ - 0.1C*
*Alimentation*	*12V 3.8 A*
*Connectique informatique*	*USB 2.0*
*Compatibilité OS*	*Windows 32 et 64 bits, Mac OSX 10.5 et linux*
*Dimensions du boîter caméra*	*127x100x76mm (dont 25mm pour le ventilateur)*
*Système de montage*	*Filetage T*
*Poids*	*Environ 960 gr*
*Backfocus*	*17.5 mm*
*Option tourelle*	*FW5-8300 ou FW8-8300*
*Option autoguidage*	*Nécessite caméra ST-i avec OAG-8300*
*Taille de filtres*	*36mm*
*Option optique adaptative*	*Non disponible*
*Tête de guidage déportée*	*Utilise la caméra ST-i avec OAG-8300*
*Coupleur pour objectif photo*	*Monture C, Nikon, Canon EOS*
*Option diviseur optique*	*OAG-8300*

L'astronome amateur remarquera que la caméra STF-8050 est assez similaire en termes de taille de capteur et performances par rapport à la caméra STF-8300. En effet, le modèle STF-8050 a été initialement développé pour les intégrateurs, l'industrie et l'imagerie microscopique, où rapidité et cadence d'acquisition sont prépondérants. Tout ceci est obtenu par le recours à l'obturateur électronique, dans un envirionnement où son utilisation est préférable à un obturateur mécanique. La caméra est donc robuste, capable d'un refroidissement de -50°C sous la température ambiante, le courant d'obscurité en salle peut donc être réduit à des valeurs de l'ordre 1/100 d'électron par seconde ou moins.

En comparaison avec le modèle STF-8300, le modèle STF-8050 est donc plus rapide et permet de poses plus courtes (jusqu'à 0.001sec), alors que le modèle STF-8300 qui possède un meilleur rendement, et un obturateur mécanique, est mieux adapté aux poses longues nécessaires en imagerie du ciel profond.
Pour ces mêmes raisons, ses caractéristiques font de la caméra STF8050 un excellent modèle pour l'imagerie solaire, planétaire et lunaire, en utilisant éventuellement une tourelle à filtres dont un logement est condamné par un cache noir afin de servir d'oburateur quand la réalisation de darks devient nécessaire.

Bénéfice supplémentaire, ce capteur a été inclus dans le concept SBIG STF, afin de fournir à la fois vitesse de lecture rapide et refroidissement élevé. Le capteur de 8.1 mégapixels est lu à pleine résolution en seulement 0.5 seconde. Même à cette vitesse de transfert élévée, le bruit de lecture reste très faible, seulement 9e-.
Les tableaux ci-dessous montrent les temps de lecture et les cadences d'acquisitions obtenus avec la caméra STF-8050 mesurés avec les drivers SBIG.

Temps de téléchargements en secondes pour une pose unique avec la STF-8050:

                                     Capteur entier     Demi-capteur    Quart    Planète      Focus
Haute résolution                 0.59                     0.41              0.27       0.06        4.3 im/s
Résolution moyenne          0.43                     0.28              0.16       0.06
Basse résolution                0.34                     0.11              0.13       0.06
Ultra basse                        0.16                     0.11              0.08

Nombre d'images enregistrées sur le disque avec les pilotes haute vitesse:

                                     Capteur entier     Demi-capteur    Quart    Planète      Focus
Haute résolution                   2                        3.4               5.3         4.3           4.3
Résolution moyenne           3.4                      5.3               7.5
Basse résolution                 4.5                      6.6               8.6
Ultra basse                         8.1                      9.5                10
